QUIC 网络协议

QUIC，Quick UDP Internet Connection，从名字可以看出，是一种基于 UDP 协议实现的应用层网络协议。他的出现主要是为了解决 TCP 协议的一些痛点：

TCP 建立连接的延迟
TCP存在队头阻塞问题
升级 TCP 的工作很困难
基于 TCP 的网络迁移后需要重新建立

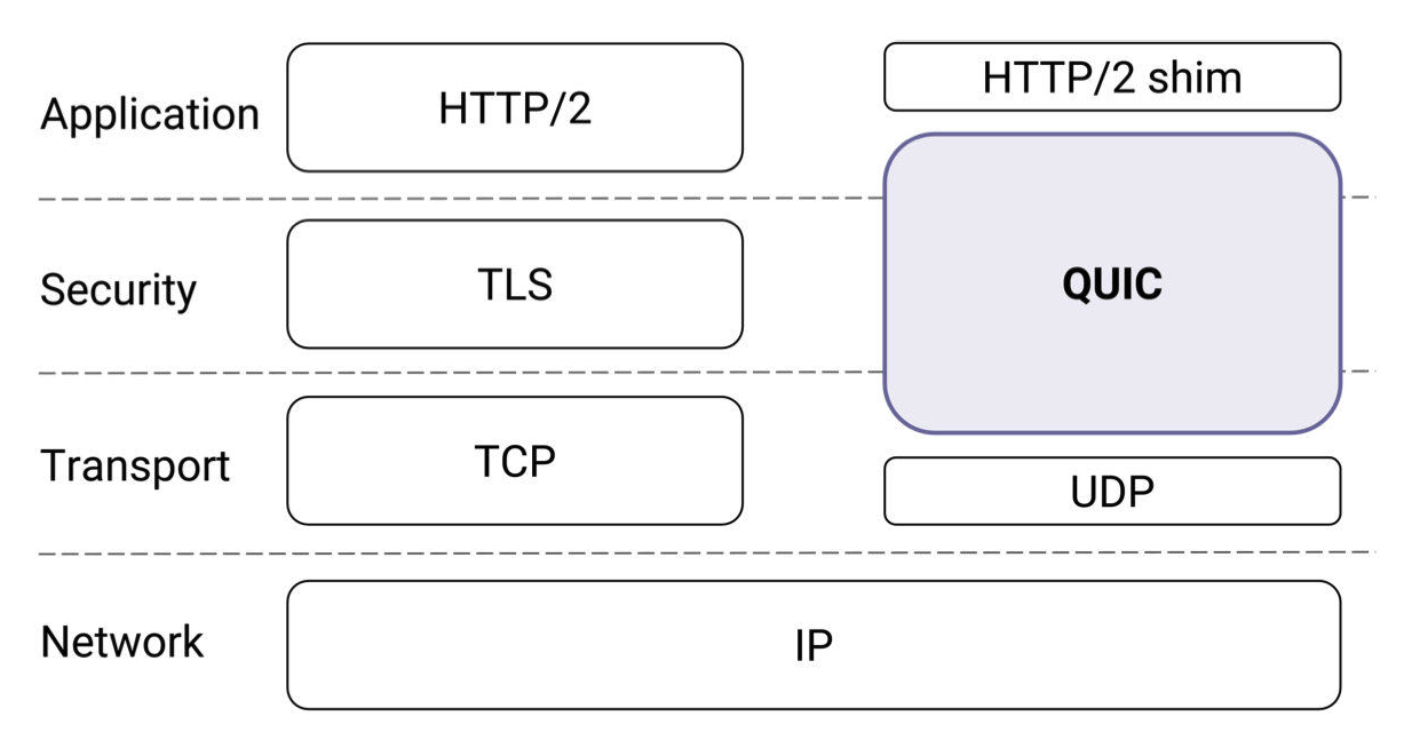

QUIC 提高了目前使用 TCP 的面向连接的网络应用的性能。它通过使用用户数据报协议（UDP）在两个端点之间创建若干个多路连接来实现这一目标，其目的是为了在网络层淘汰 TCP，以满足许多应用的需求，因此该协议偶尔也会获得 “TCP/2” 的昵称。QUIC 的协议栈如下：

可以看出，QUIC = HTTP/2 + TLS + UDP

实现原理

数据格式

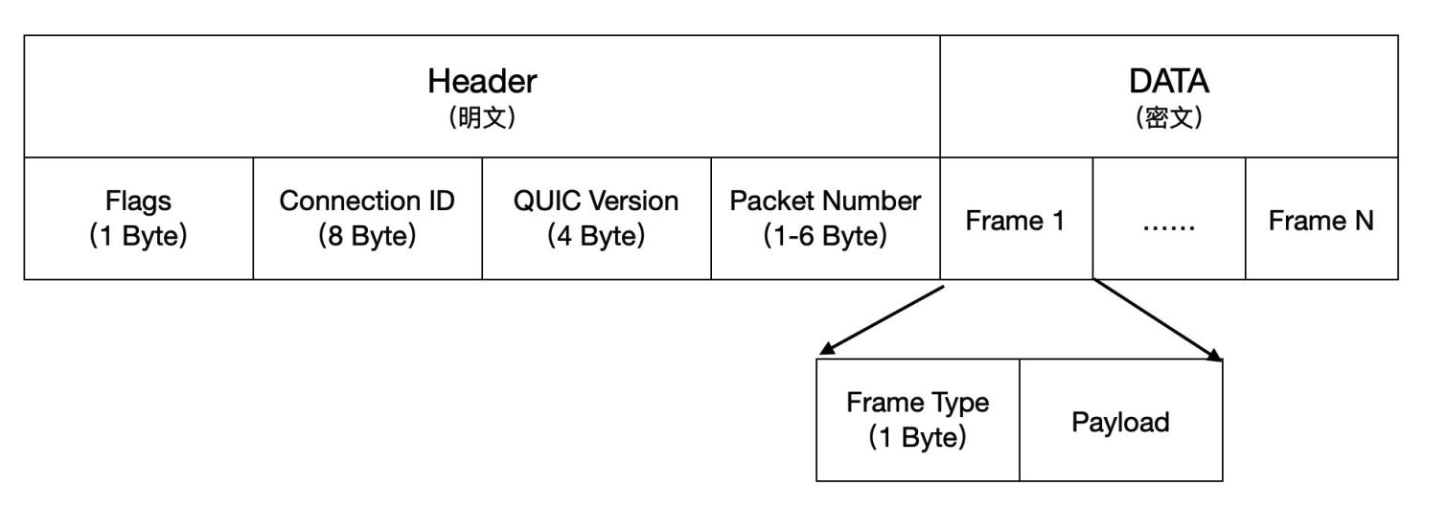

一个 QUIC 数据包的格式如下：

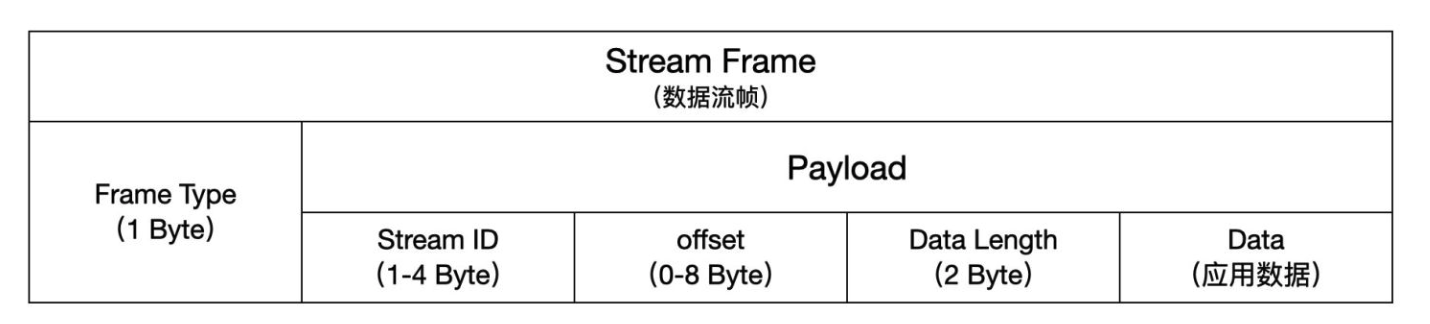

主要由 Header 与 Data 组成，在 Data 中有许多 Frame ，其中 Frame Type 可以有很多种，比如：Stream、ACK、Padding、Window_Update、Blocked 等，传输数据时一般使用的是 Stream 类型，因此我们重点介绍 Stream 帧：

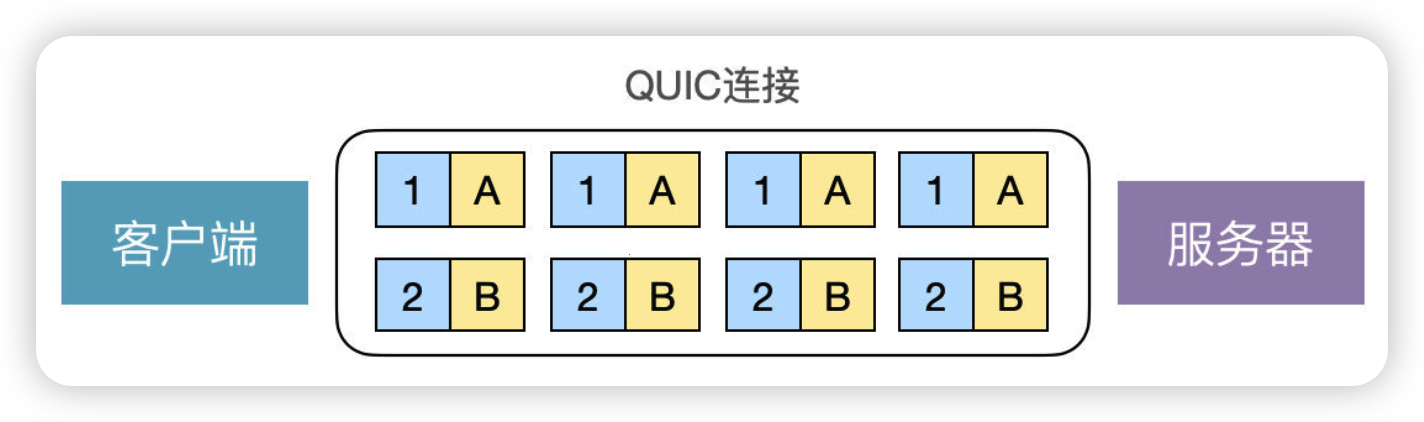

一个 Packet 报文中可以存多个这样的 Stream Frame，对于 Stream 类型的帧，我们可以理解为其就是一条 HTTP 请求。

Stream ID 作用：多个并发传输的 HTTP 消息，通过不同的 Stream ID 加以区别，类似于 HTTP2 的 Stream ID；
Offset 作用：类似于 TCP 协议中的 Seq 序号，保证数据的顺序性和可靠性；
Length 作用：指明了 Frame 数据的长度。

连接建立

对于 HTTP/1 和 HTTP/2 协议，TCP 和 TLS 是分层的，分别属于内核实现的传输层、openssl 库实现的表示层，因此它们难以合并在一起，需要分批次来握手，先 TCP 握手（1RTT），再 TLS 握手（2RTT），所以需要 3RTT 的延迟才能传输数据，就算 Session 会话服用，也需要至少 2 个 RTT。

但是 HTTP/3 的 QUIC 协议并不是与 TLS 分层，而是QUIC 内部包含了 TLS，它在自己的帧会携带 TLS 里的“记录”，再加上 QUIC 使用的是 TLS1.3，因此仅需 1 个 RTT 就可以「同时」完成建立连接与密钥协商，甚至在第二次连接的时候，应用数据包可以和 QUIC 握手信息（连接信息 + TLS 信息）一起发送，达到 0-RTT 的效果。

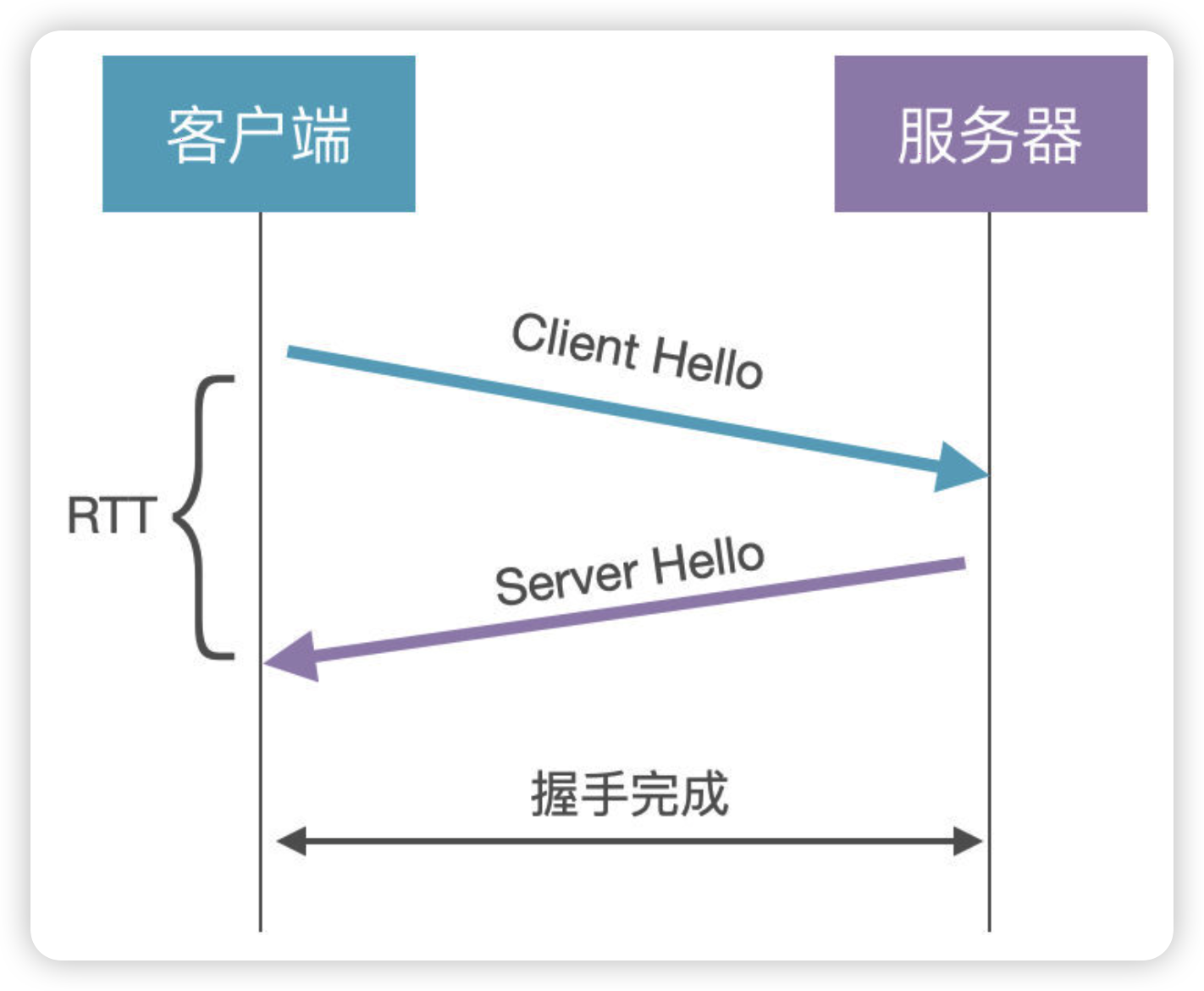

从图中可以看出，TLS 握手需要 1 个 RTT，也就是 1 次 RTT 就把通信密钥协商好了，这是怎么做到的？

（1）客户端：生成随机数 a，选择公开的大数 G 和 P，计算 A=a*G%P，将 A 和 G 发送给服务器，也就是 Client Hello 消息

（2）服务器：生成随机数 b，计算 B=b*G%P，将 B 发送给客户端，也就是 Server Hello 消息

（3）客户端：使用 ECDH 算法生成通信密钥 KEY = aB = ab*G%P

（4）服务器：使用 ECDH 算法生成通信密钥 KEY = bA = ba*G%P

所以，这里的关键就是 ECDH 算法，a 和 b 是客户端和服务器的私钥，是不公开的，而其他参数是公开的。ECDH 算法有个非常重要的特征：即使知道 A、G、P，通过 A = a*G%P 公式也是无法推到出 a 的，保证了私钥的安全性。

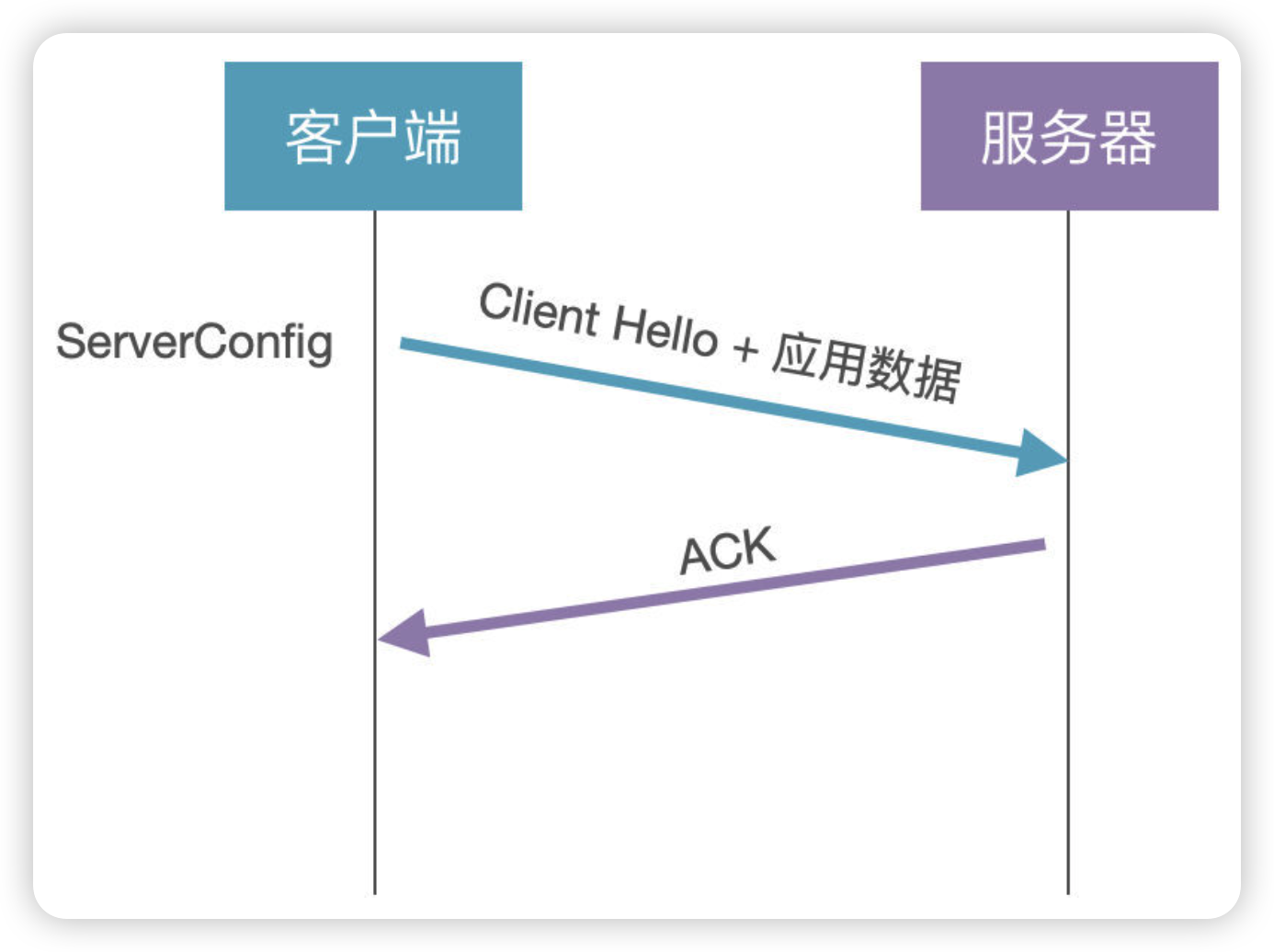

当完成初次连接后，后序要恢复连接可以做到 0-RTT，客户端通过缓存 ServerConfig （B=b*G%P），下次连接时直接使用缓存数据计算通信密钥：

连接迁移

基于 TCP 传输协议的 HTTP 协议，由于是通过四元组（源 IP、源端口、目的 IP、目的端口）确定一条 TCP 连接。因此当出现这种情况：移动设备的网络从 4G 切换到 WIFI ，那么就需要断开连接重新握手建立 TCP 连接。而建立连接的过程包含 TCP 三次握手和 TLS 四次握手的时延，以及 TCP 慢启动的减速过程，给用户的感觉就是网络突然卡顿了一下，因此连接的迁移成本是很高的。

与 TCP 不同的是，QUIC 的连接是基于 64 位的 Connection ID，网络切换并不会影响 Connection ID 的变化，连接在逻辑上仍然是通的。

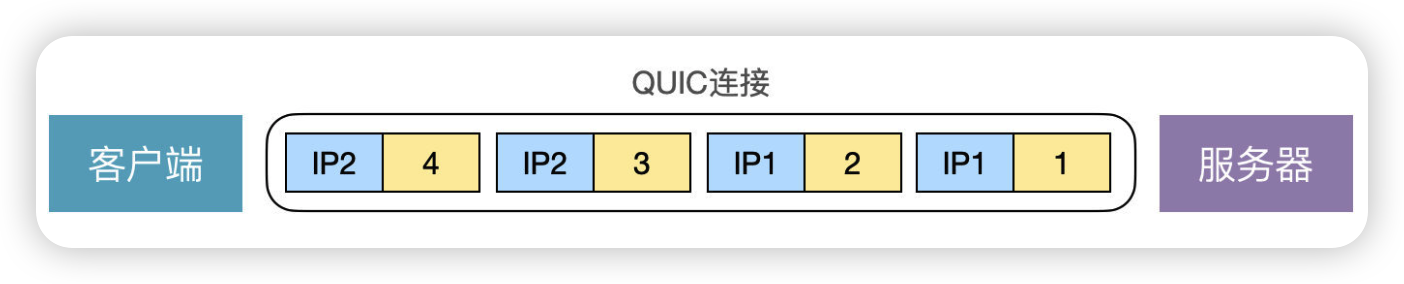

假设客户端先使用 IP1 发送了 1 和 2 数据包，之后切换网络，IP 变更为 IP2，发送了 3 和 4 数据包，服务器根据数据包头部的 Connection ID 字段可以判断这 4 个包是来自于同一个客户端。QUIC 能实现连接迁移的根本原因是底层使用 UDP 协议就是面向无连接的。

可靠传输

我们知道，TCP 依靠序列号、滑动窗口等机制来保证传输的可靠性，那么 QUIC 为了保证可靠传输也需要实现类似的机制。可靠传输有2个重要特点：

完整性：发送端发出的数据包，接收端都能收到。
有序性：接收端能按序组装数据包，解码得到有效的数据。

问题一：发送端怎么知道发出的包是否被接收端收到呢？答：通过包号和确认应答号。

包号就是 Header 中的 Packet Number，确认应答包则是将 Data 中的 Frame Type 改为 ACK

Packet Number 是严格递增的，也就是说就是 Packet N 丢失了，重传的 Packet Number 也不是N，而是一个比N大的值。

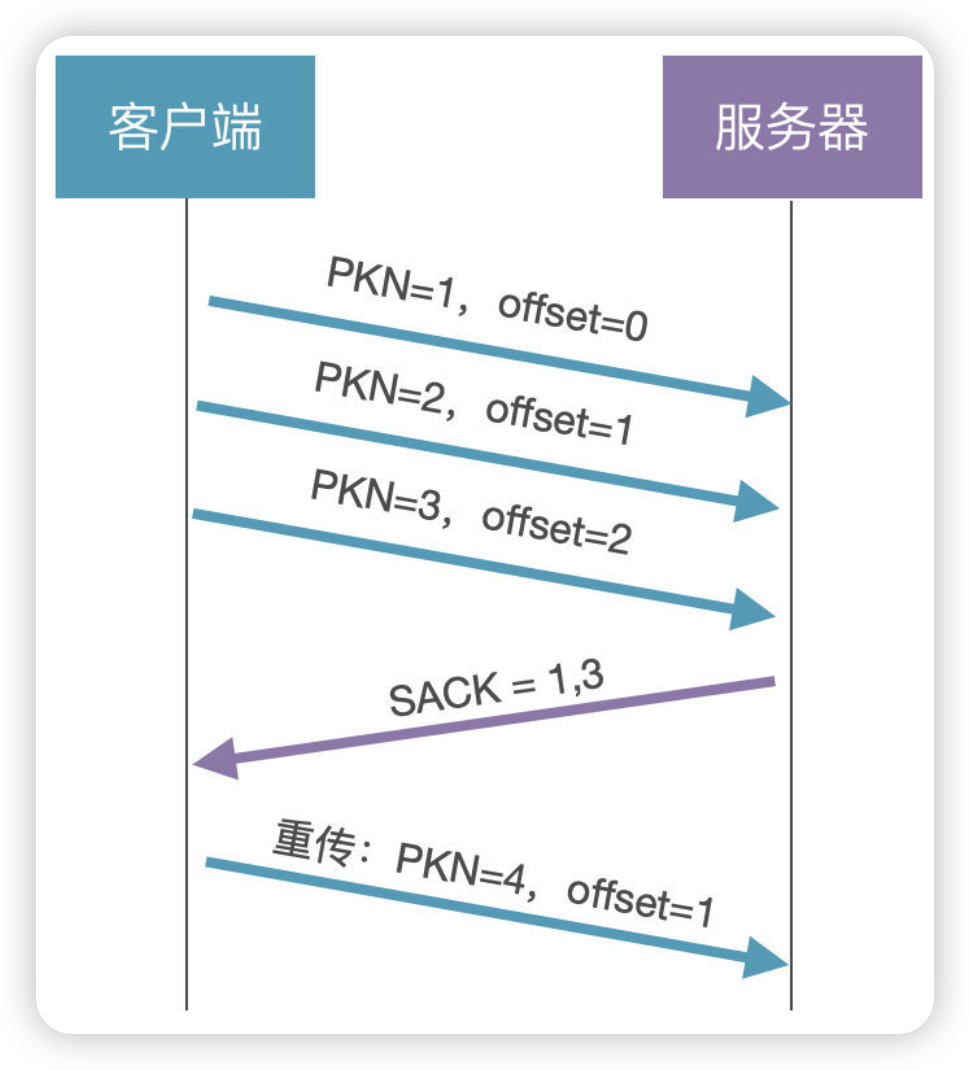

问题二：既然包号是单调递增的，那接收端怎么保证数据的有序性呢？答：通过数据偏移量 offset。

接收端通过 offset 字段就可以对异步到达的数据包进行排序了。

问题三：为什么要设计 Packet Number 和 offset，直接和 TCP 一样只用包号排序不好吗？答：解决 TCP 的重传歧义问题。

在 TCP 中，RTO（超时时间）是基于 RTT （往返时间）来计算的，如果 RTT 计算的不精准，那么 RTO 计算的也不会精准。当 TCP 发生超时重传后，客户端发起重传，然后接收到了服务端确认 ACK 。由于客户端原始报文和重传报文序列号都是一样的，那么服务端针对这两个报文回复的都是相同的 ACK。

这样的话，客户端就无法判断出是「原始报文的响应」还是「重传报文的响应」，这样在计算 RTT 时应该选择从发送原始报文开始计算，还是重传原始报文开始计算呢？

如果算成原始报文的响应，但实际上是重传报文的响应（上图左），会导致采样 RTT 变大；
如果算成重传报文的响应，但实际上是原始报文的响应（上图右），又很容易导致采样 RTT 过小；

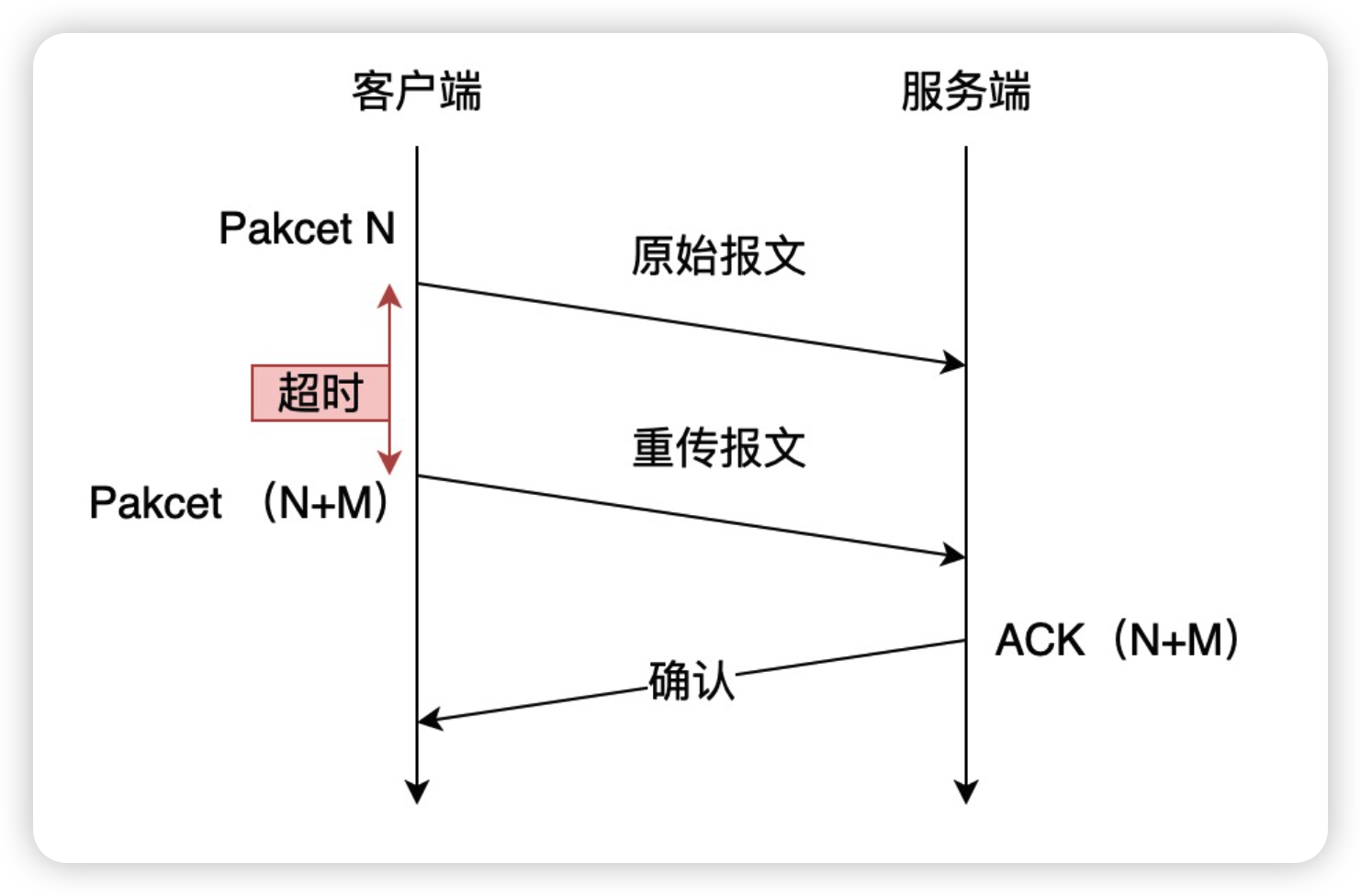

因此，QUIC 使用严格递增的 Packet Number ，就能解决这个歧义性问题。

流量与拥塞控制

流量控制

QUIC 实现流量控制的方式：

通过 Window_Update 帧告诉对端自己可以接收的字节数，这样发送方就不会发送超过这个数量的数据。
通过 Blocked 帧告诉对端由于流量控制被阻塞了，无法发送数据。

对于 TCP 来说，一个连接就一个滑动窗口，因此容易造成整个连接的阻塞。而 QUIC 的滑动窗口分为 Connection 和 Stream 两个级别：

Stream 级别的流量控制：Stream 可以认为就是一条 HTTP 请求，每个 Stream 都有独立的滑动窗口，所以每个 Stream 都可以做流量控制，防止单个 Stream 消耗连接（Connection）的全部接收缓冲。
Connection 流量控制：限制连接中所有 Stream 相加起来的总字节数，防止发送方超过连接的缓冲容量。

拥塞控制

QUIC 协议当前默认使用了 TCP 的 Cubic 拥塞控制算法（慢开始、拥塞避免、快重传、快恢复策略），同时也支持 CubicBytes、Reno、RenoBytes、BBR、PCC 等拥塞控制算法，相当于将 TCP 的拥塞控制算法照搬过来了。

QUIC 是处于应用层的，应用程序层面就能实现不同的拥塞控制算法，不需要操作系统，不需要内核支持。传统的 TCP 拥塞控制，必须要端到端的网络协议栈支持，才能实现控制效果。而内核和操作系统的部署成本非常高，升级周期很长，所以 TCP 拥塞控制算法迭代速度是很慢的。而 QUIC 可以随浏览器更新，QUIC 的拥塞控制算法就可以有较快的迭代速度。

TCP 更改拥塞控制算法是对系统中所有应用都生效，无法根据不同应用设定不同的拥塞控制策略。但是因为 QUIC 处于应用层，所以就可以针对不同的应用设置不同的拥塞控制算法，这样灵活性就很高了。

队头阻塞的解决策略

TCP 的一大缺点是存在队头阻塞问题，如在 HTTP/2 （目前最常用的HTTP协议）中，由于所有请求流都共享一个TCP 的滑动窗口，而会造成队头阻塞。队头阻塞主要分为：

发送窗口的队头阻塞：TCP 发送出去的数据，都是需要按序确认的，只有在数据都被按顺序确认完后，发送窗口才会往前滑动。当某个数据报文丢失或者其对应的 ACK 报文在网络中丢失，会导致发送方无法移动发送窗口，这时就无法再发送新的数据，只能超时重传这个数据报文，直到收到这个重传报文的 ACK，发送窗口才会移动，继续后面的发送行为。
接收窗口的队头阻塞：接收方收到的数据范围必须在接收窗口范围内，如果收到超过接收窗口范围的数据，就会丢弃该数据。当接收窗口收到有序数据时，接收窗口才能往前滑动，然后那些已经接收并且被确认的「有序」数据就可以被应用层读取。

QUIC 借鉴了 HTTP/2 里的 Stream 的概念，在一条 QUIC 连接上可以并发发送多个 HTTP 请求 (Stream)，但与 HTTP/2 不同的是，QUIC 给每一个 Stream 都分配了一个独立的滑动窗口，这样使得一个连接上的多个 Stream 之间没有依赖关系，都是相互独立的，各自控制的滑动窗口。

例如：
